儀器名稱：光切法顯微鏡 9J(新款)

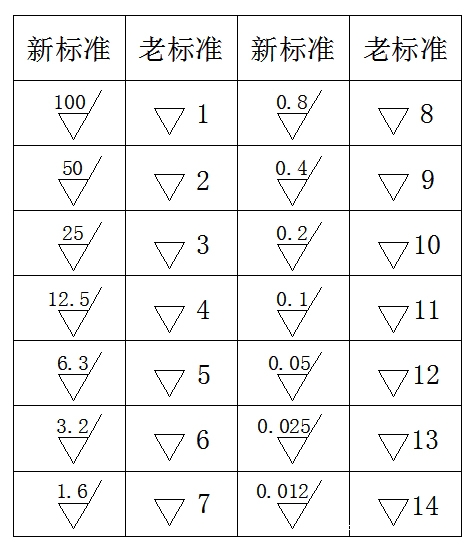

顯微鏡9J是以光切測量另件加工表面的微觀不平度。其能判國家標準GB1031-68所規定▽3-▽9級表面光潔度。（表面粗糙度12.5-0.2）對于表面劃痕、刻線或某些缺陷的深度也可用來進行測量。
儀器參數丨Details
一、光切法顯微鏡 9J
1.本儀器在原有的基礎上進行了光學系統升級，明場成像更清晰，避免看不清測量讀數刻線。
2.配備粗微動同軸調焦系統，粗動松緊可調，微動格值:2μm，使之更加準確的找到成像面。
3.一體化結構機身，無需另配變壓電源，操作簡潔、方便。
4. 非接觸式測量，不會破壞樣品表面層，經過計算后確定紋痕的不平度。
|
類 型 |
9J | |||
|
測量范圍不平度平均高度值（微米） |
>0.8-1.6 |
>1.6-6.3 |
>6.3-20 |
>20-80 |
|
表面光潔度（級別） |
9 |
8~7 |
6~5 |
4~3 |
|
所需物鏡 |
60X/0.55 |
30X/0.40 |
14 X/0.20 |
7X/0.12 |
|
總放大倍數 |
510X |
260X |
120X |
60X |
|
物鏡組件工作距離 |
0．04 |
0．2 |
2．5 |
9．5 |
|
視場 |
0.3 |
0.6 |
1.3 |
2.5 |
|
攝影裝置放大倍數 |
約6倍 | |||
|
測量不平度范圍 |
（0.8-80）微米 | |||
|
不平寬度 |
用測微目鏡：0.7微米-2.5毫米 | |||
|
用座標工作臺：（0.01-13）毫米 | ||||
|
儀器重量約 |
23公斤 | |||
|
外形尺寸 |
約180*290*470毫米 | |||
二、成套性
|
1 |
儀器主體：1臺 |
6 |
7倍物鏡：1組 |
|
2 |
測微目鏡：1只 |
7 |
14倍物鏡：1組 |
|
3 |
座標工作臺：1件 |
8 |
30倍物鏡：1組 |
|
4 |
V型塊：1件 |
9 |
60倍物鏡：1組 |
|
5 |
標準刻尺(連盒) ：1件 |
10 |
可調變壓器：1只 |
